ArcGIS

ArcGIS Desktop (ArcMap) prend en charge des couches WMS ajoutée à votre projet de carte. L’ensemble des étapes suivantes, vous guidera dans la configuration d’une couche WMS de votre GeoNode dans ArcMap.

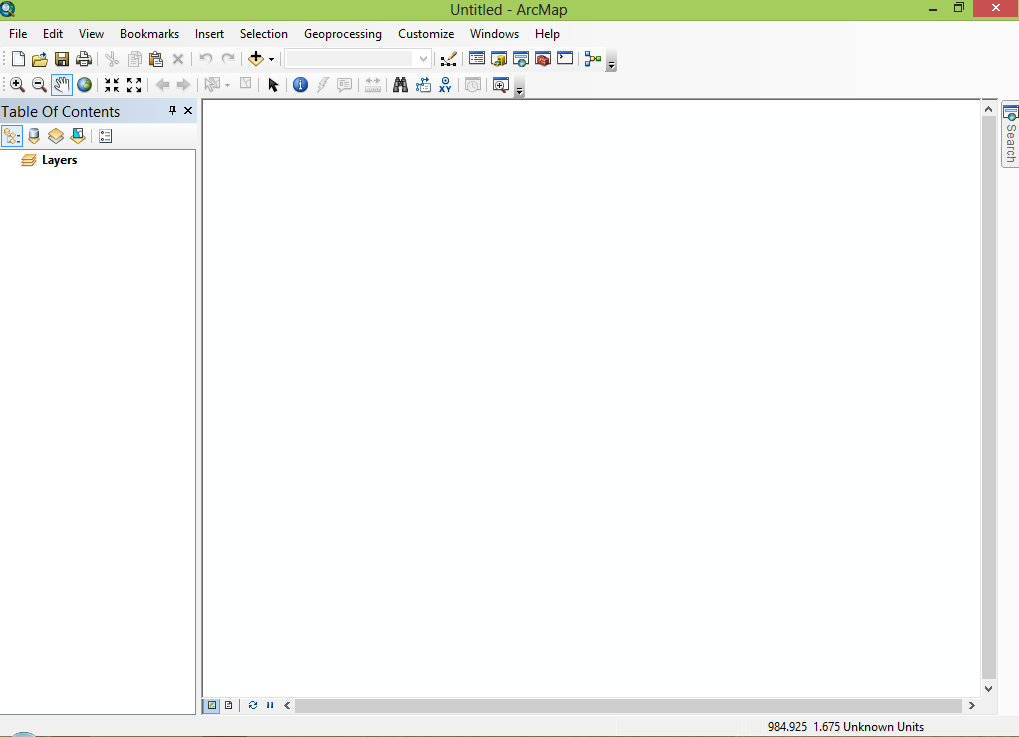

Tout d’abord, vous pouvez démarrer avec un nouveau projet vide ou ajouter ces couches à votre projet existant.

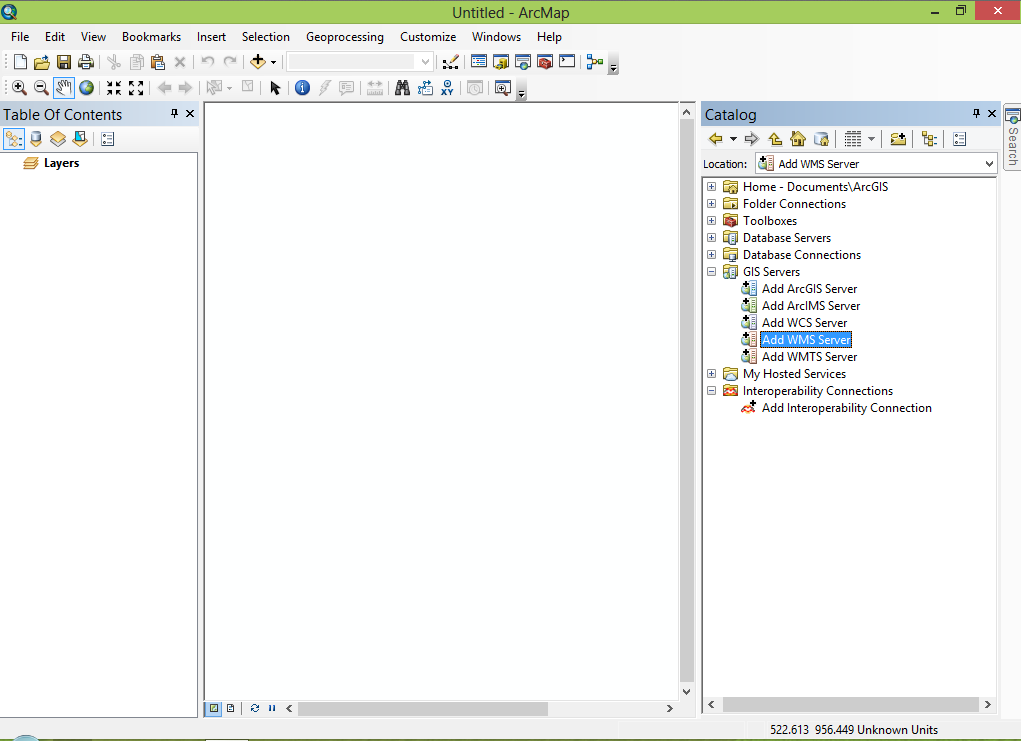

Ensuite, cliquez sur le bouton d’ArcCatalog sur la barre d’outils pour faire apparaître son interface.

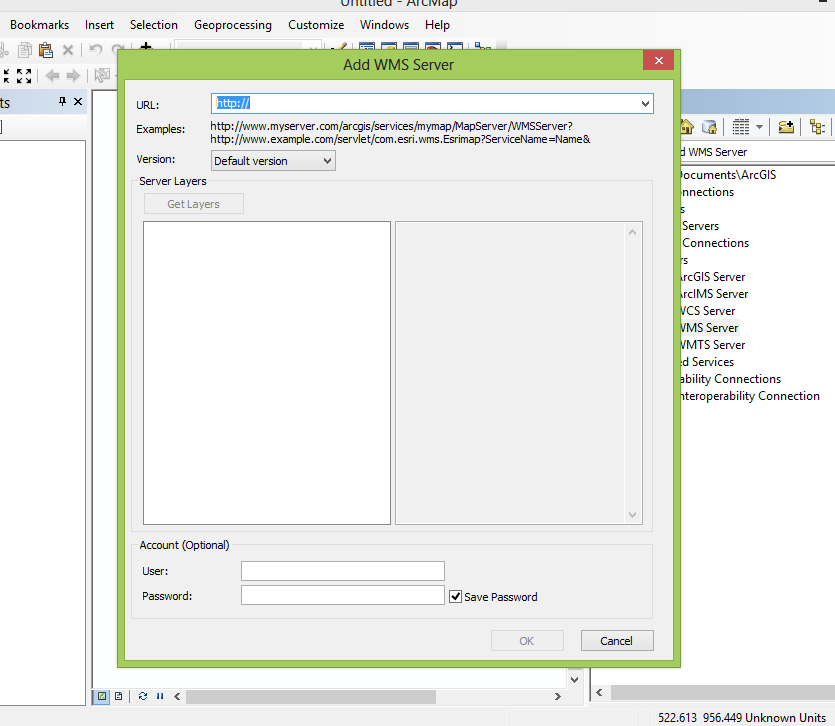

A partir de là, double-cliquez sur l’élément Ajouter un serveur WMS dans l’arbre pour faire apparaître la boîte de dialogue qui vous permet d’entrer les détails de votre WMS.

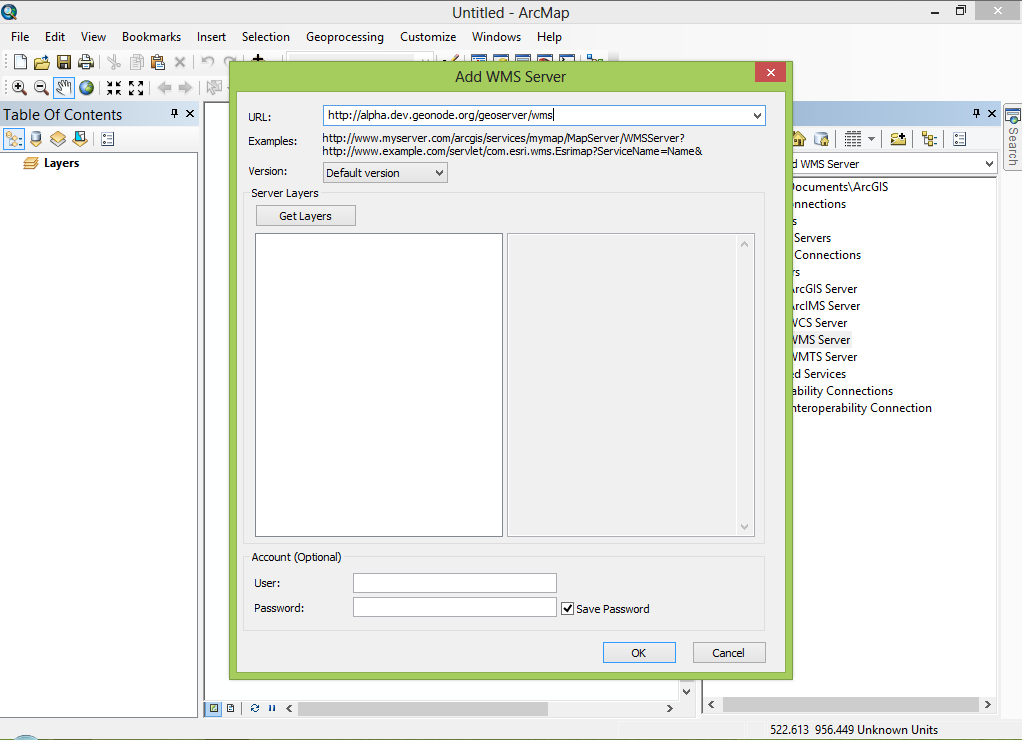

Ensuite, entrez l’URL de point de terminaison WMS de votre GeoNode qui est l’url de base avec /geoserver/wms ajouté à la fin de l’URL. Vous pouvez aussi entrer vos informations d’identification dans la section facultative du compte de cette boîte de dialogue pour accéder aux couches non publicque que votre nom d’utilisateur peut avoir accès à.

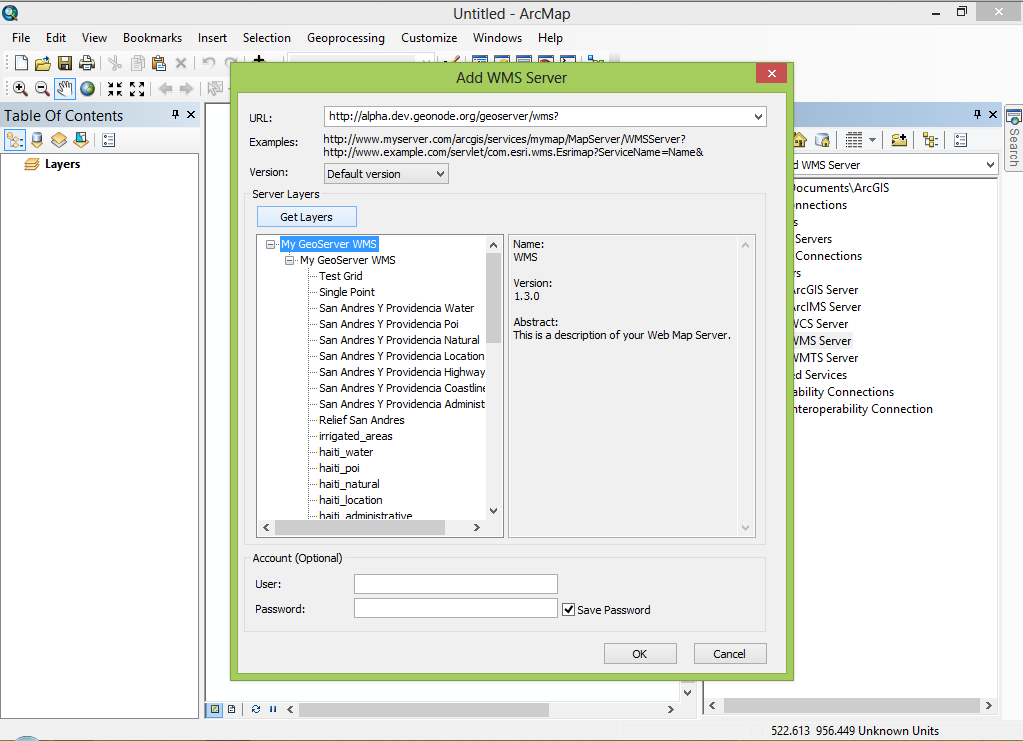

Cliquez sur le bouton Get Layers pour demander à ArcMap d’ interroger le document GetCapabilities de votre WMS pour obtenir la liste des couches disponibles.

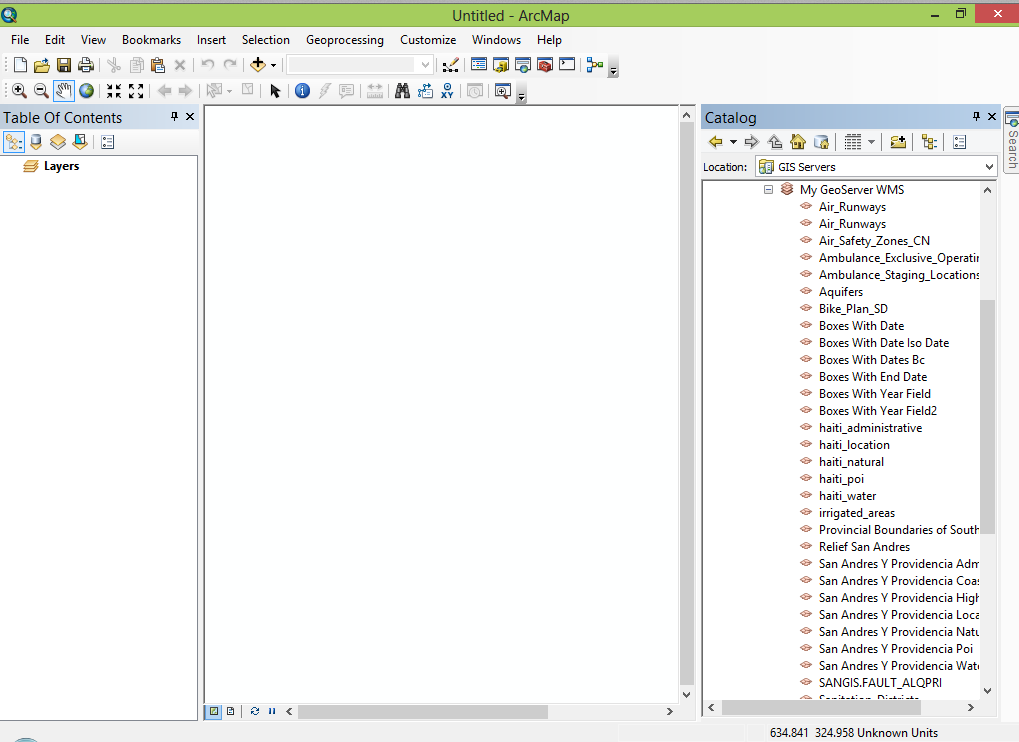

Après avoir cliqué sur le bouton OK, vos couches de GeoNode seront affichée dans l’Interface d’ArcCatalog.

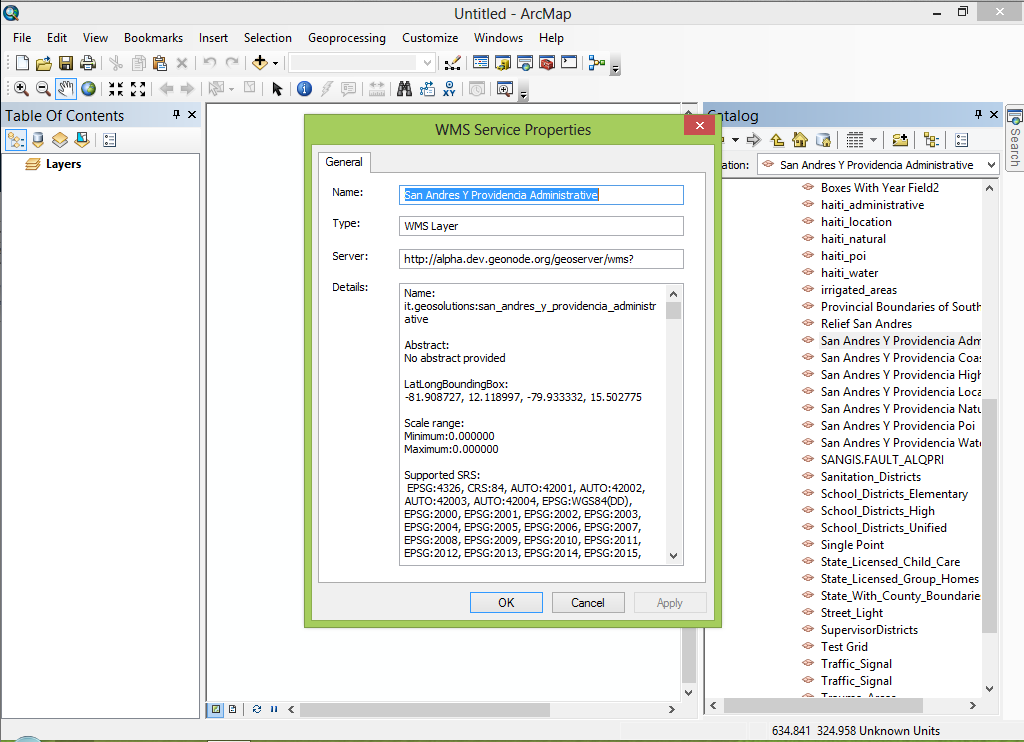

Une fois que votre serveur est configuré dans ArcMap, vous pouvez faire un clic droit sur un des calques et enquêter sur ses propriétés.

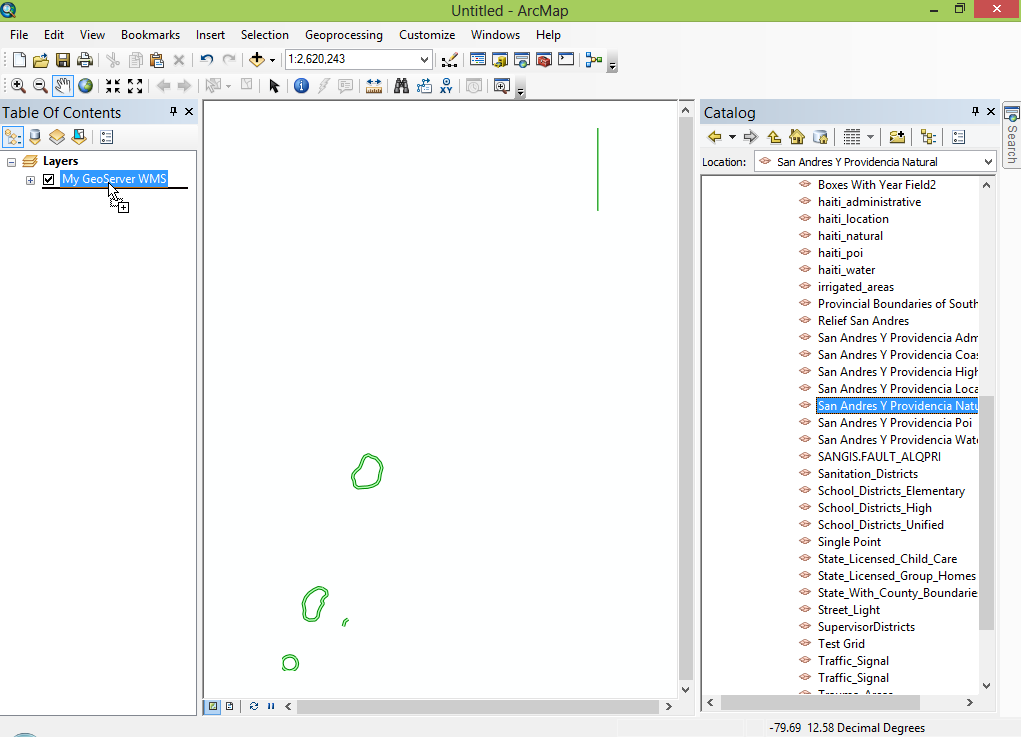

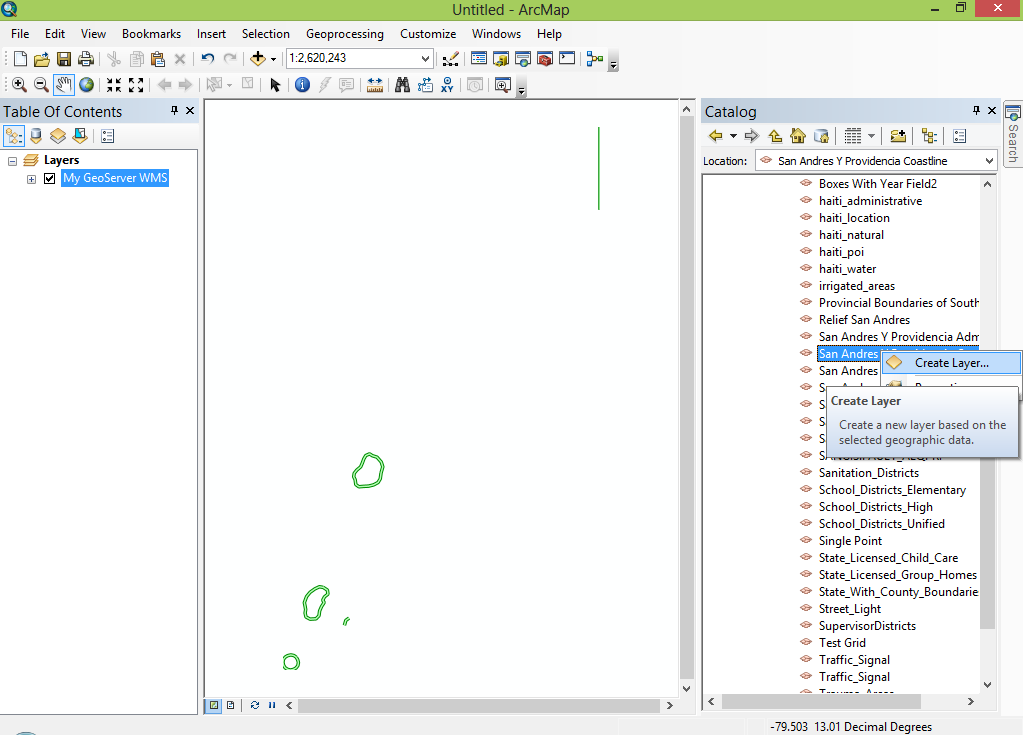

Afin d’ajouter la couche à votre projet, vous pouvez le faire glisser et le déposez dans la Table des matières, ou faites un clic droit et sélectionnez Créer la couche. Votre calque apparaît maintenant dans le panneau de la carte de votre projet.

Une fois que la couche est dans vos projets de Table des matières, vous pouvez faire un clic droit dessus et sélectionnez l’option Propriétés du calque et sélectionnez l’onglet Styles pour choisir des styles disponibles pour ce calque.

Maintenant que nous avons vu comment ajouter une couche WMS à notre projet d’ArcMap, marchons à travers la façon d’ajouter les mêmes calques comme un WFS qui récupère les données réelles de votre GeoNode plutôt qu’une carte de rendu que vous obtenez avec WMS.L’ ajout des couches comme un WFS vous donne plus de contrôle sur la façon dont les couches sont de style dans ArcMap et rend disponibles d’autres outils ArcGIS comme la boîte à outils de géotraitement.

Note

L’ajout de couches WFS à ArcMap requiert avoir l’Extension de l’interopérabilité des données installées. Cette extension n’est pas incluse par défaut dans ArcMap et est sous licence et installée séparément.

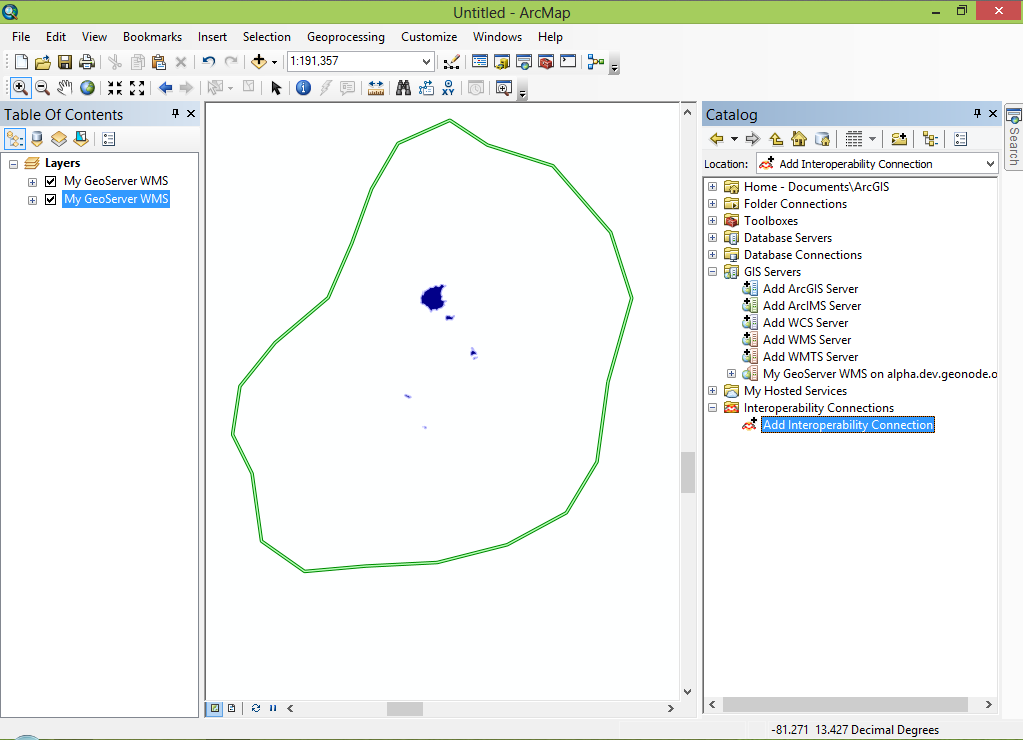

Commencez par ouvrir l’interface d’ArcCatalog dans ArcMap et assurez-vous que vous avez la possibilité de`Connexions d’interopérabilité` dans la liste.

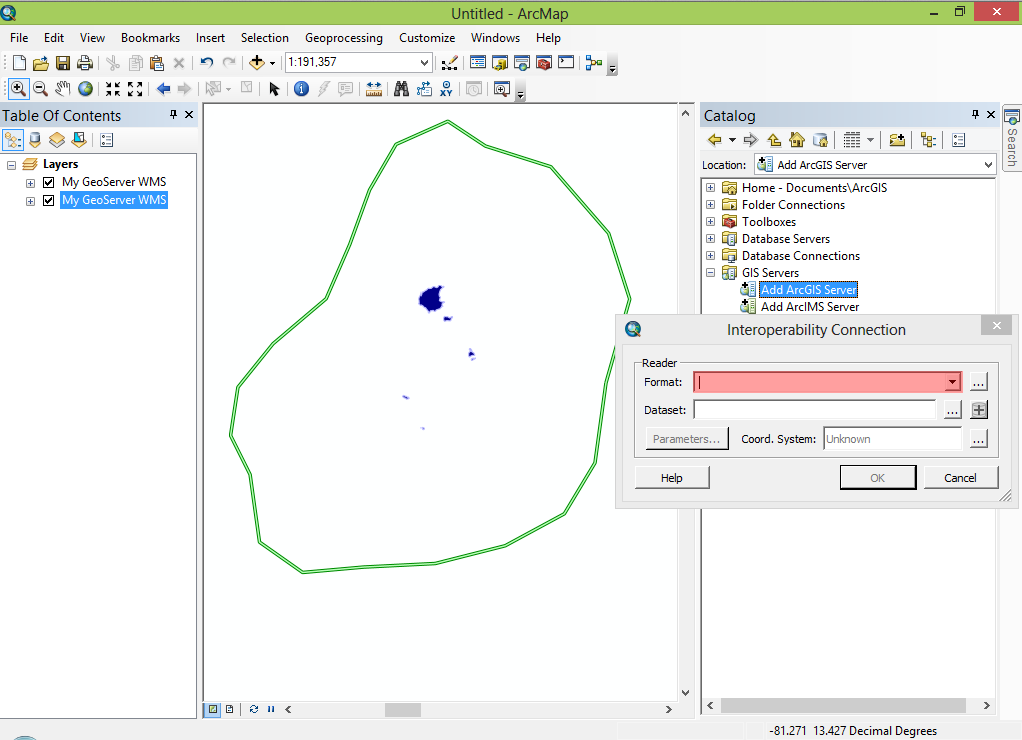

Ensuite, sélectionnez`Ajouter une connexion interopérabilité` pour faire apparaître la boîte de dialogue qui vous permet d’ajouter au point de terminaison WFS de votre GeoNode.

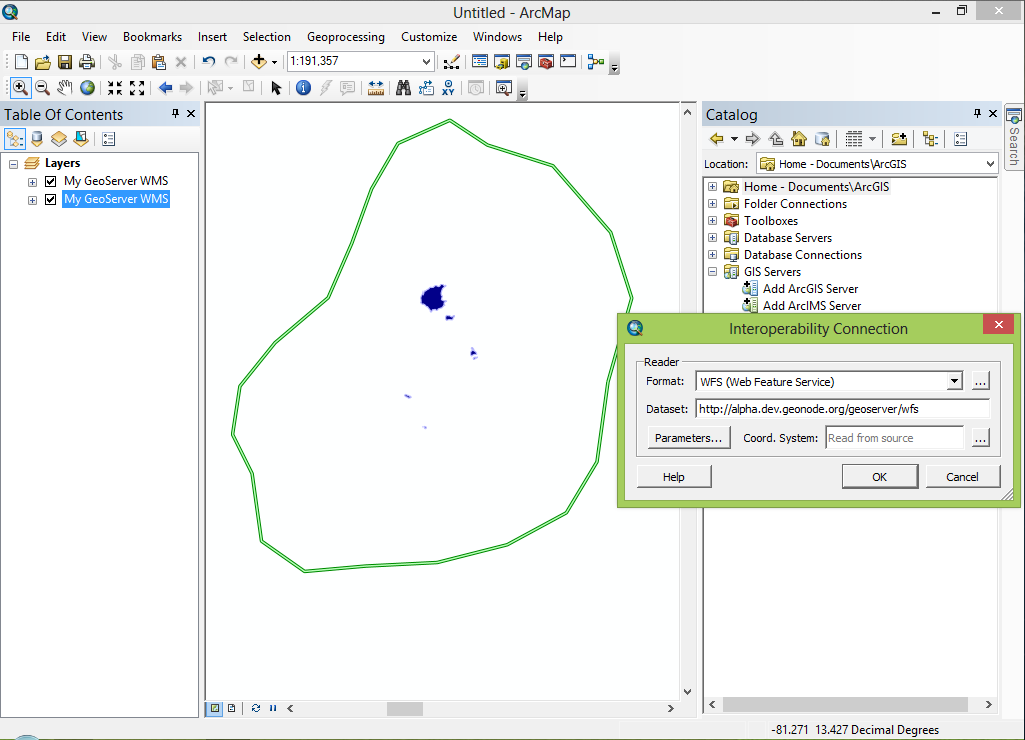

Sélectionnez “WFS (Web Feature Service)” dans le menu déroulant Format et entrez l’URL pour le point de terminaison WFS pour votre GeoNode dans le champ de Dataset. Le point de terminaison WFS est votre base URL + /geoserver/wfs

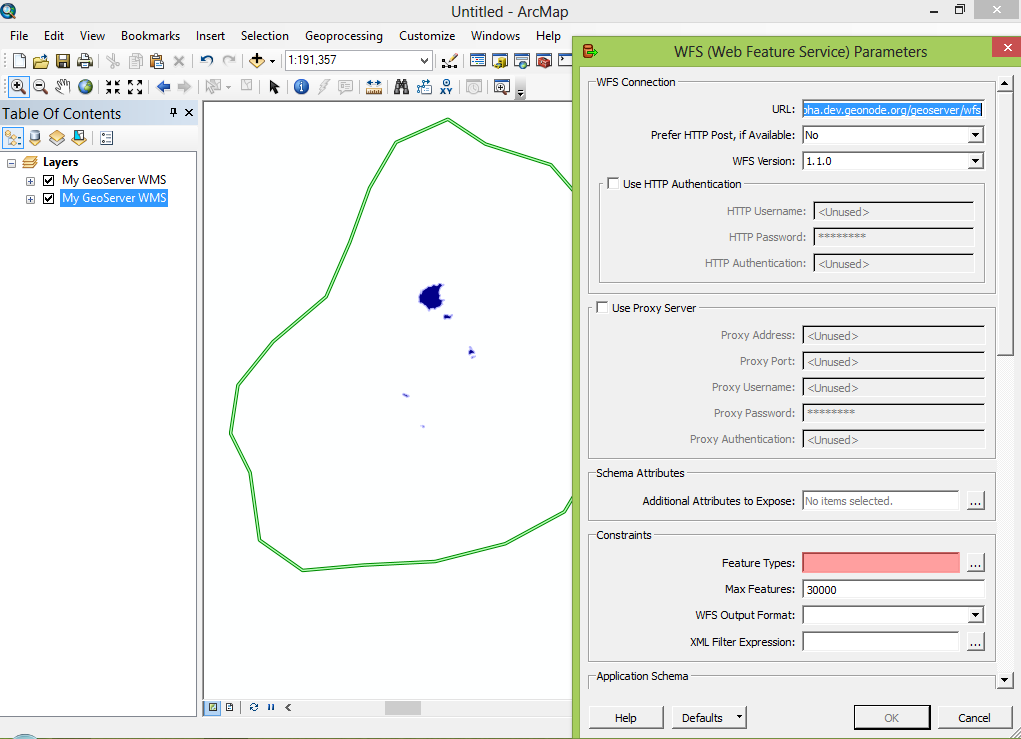

Vous devrez cliquer sur le bouton Paramètres pour fournir des informations de connexion complémentaires y compris vos informations d’identification qui vous donneront la possibilité d’utiliser des couches privées auxquels vous avez accès à.

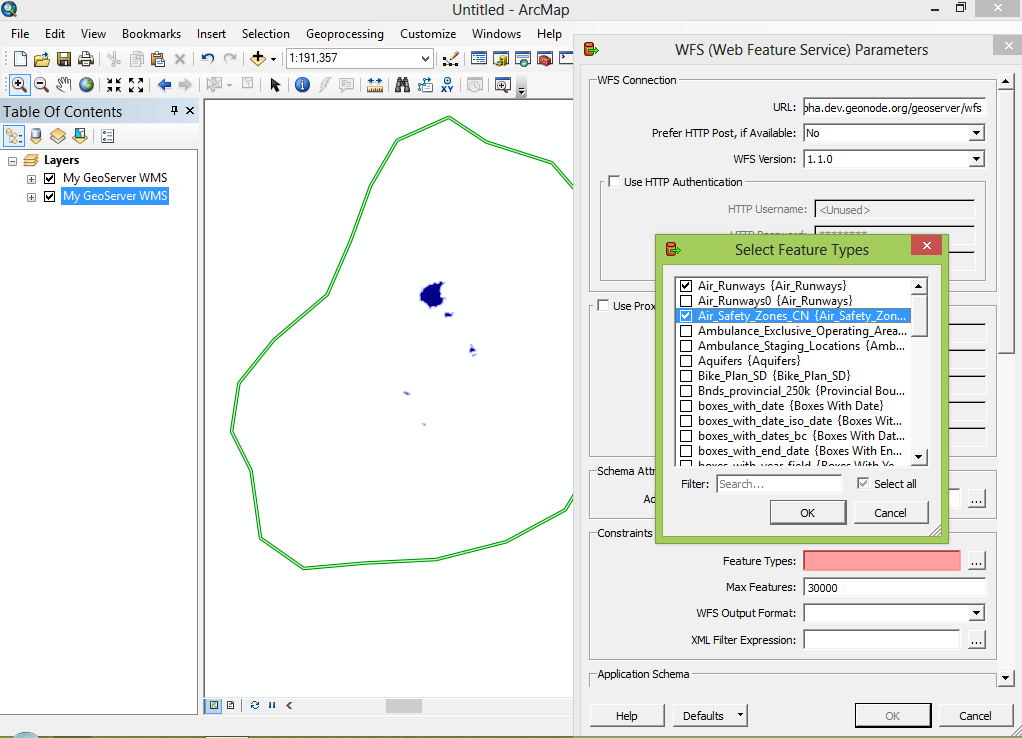

Cliquez sur Types de fonctions pour d’avoir ArcMap. Obtenir la liste des calques du Service WFS de votre GeoNode.

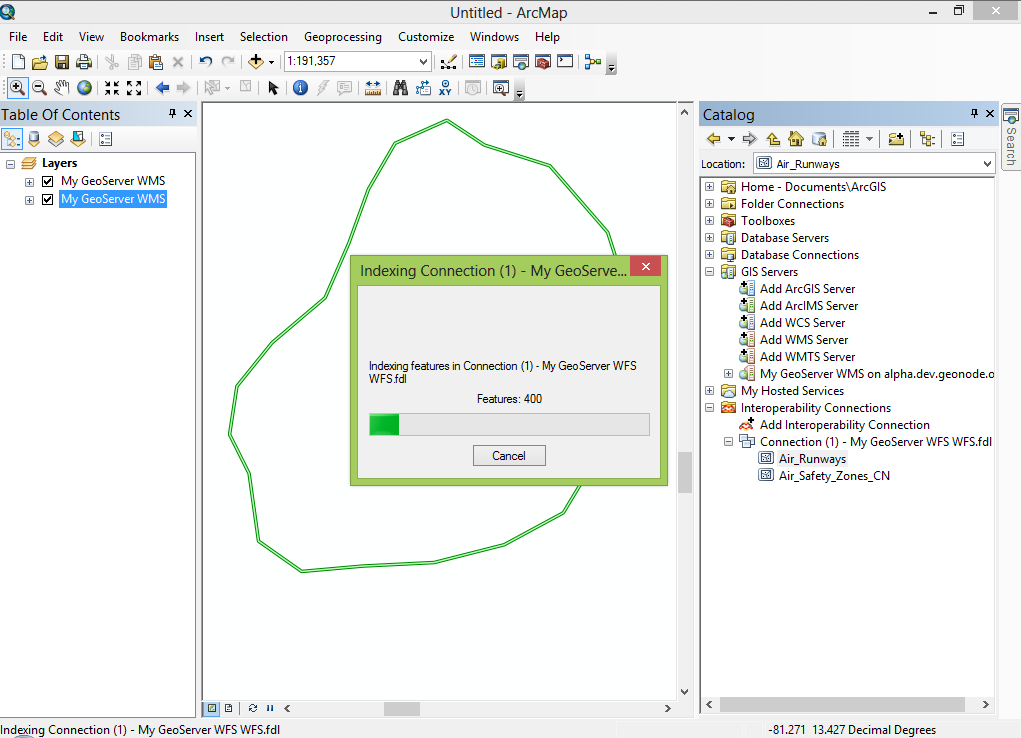

Sélectionnez les calques que vous souhaitez ajouter, puis cliquez sur OK et ArcMap importera les caractéristiques de votre GeoNode dans le système.

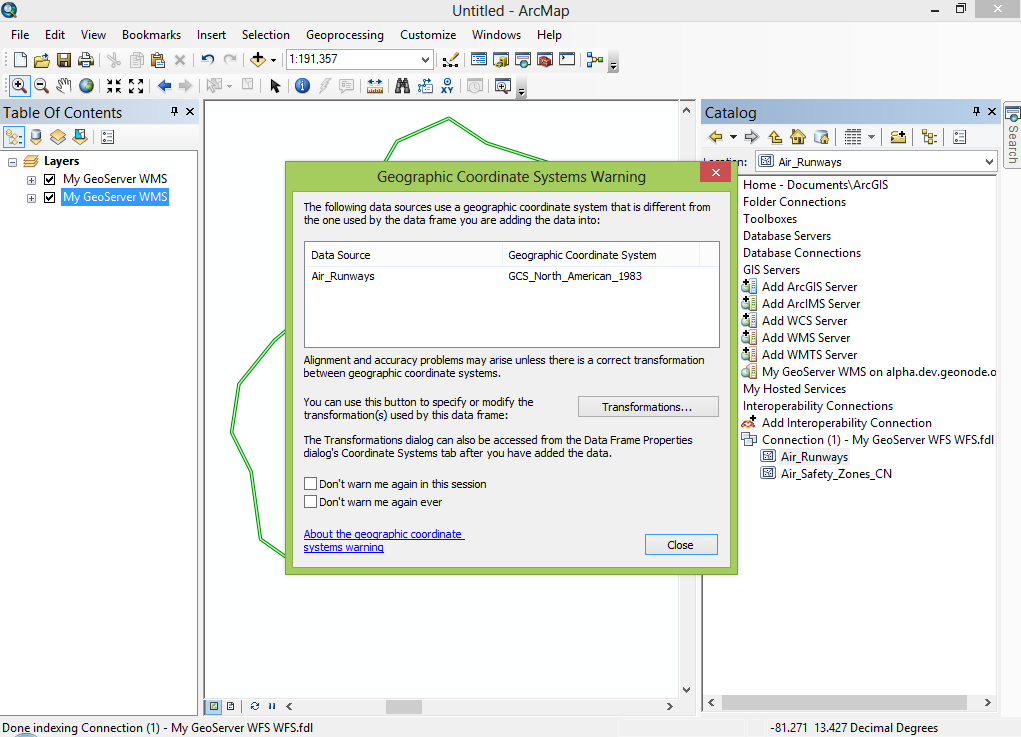

Selon la projection de vos données, vous pouvez recevoir un avertissement au sujet de l’alignement et la précision des transformations de données. Vous pouvez spécifier la transformation manuelle ou simplement frappér près pour ignorer cette boîte de dialogue. Si vous ne voulez pas être averti de nouveau, utilisez les cases à cocher dans cette boîte de dialogue pour masquer ces avertissements temporairement ou définitifs

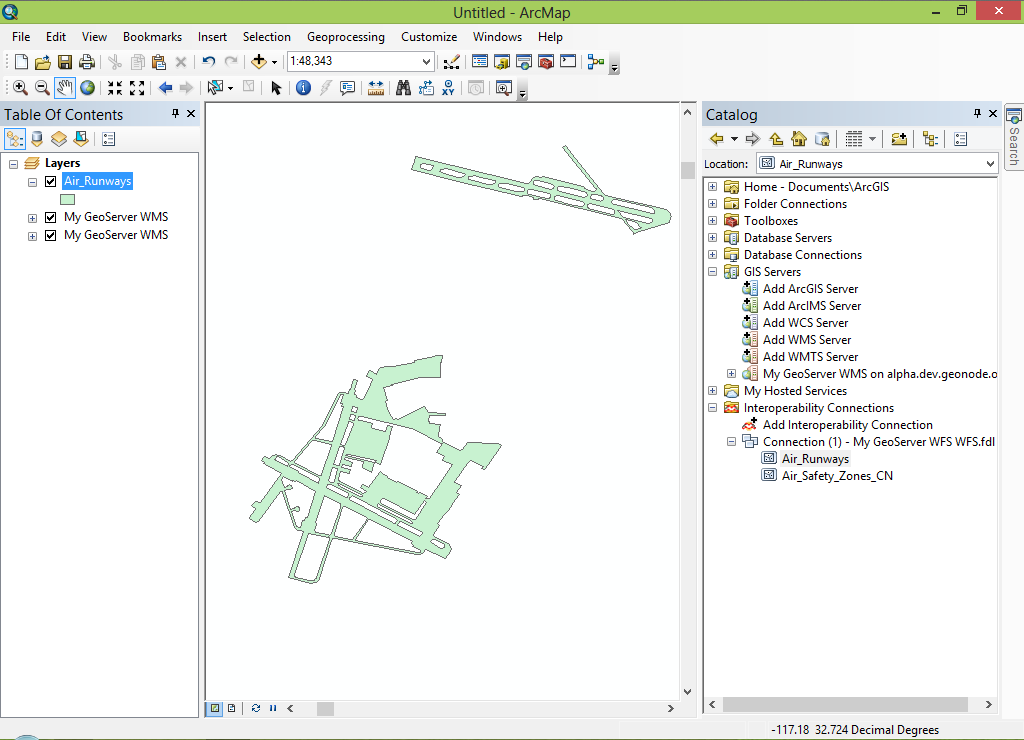

Votre couche WFS sera ajoutée à votre carte et vous pouvez l’afficher dans le panneau de la carte. Si vous le souhaitez, utiliser le`Zoom dans couche mesure` ou autres outils de zoom pour effectuer un zoom sur les limites de votre couche.

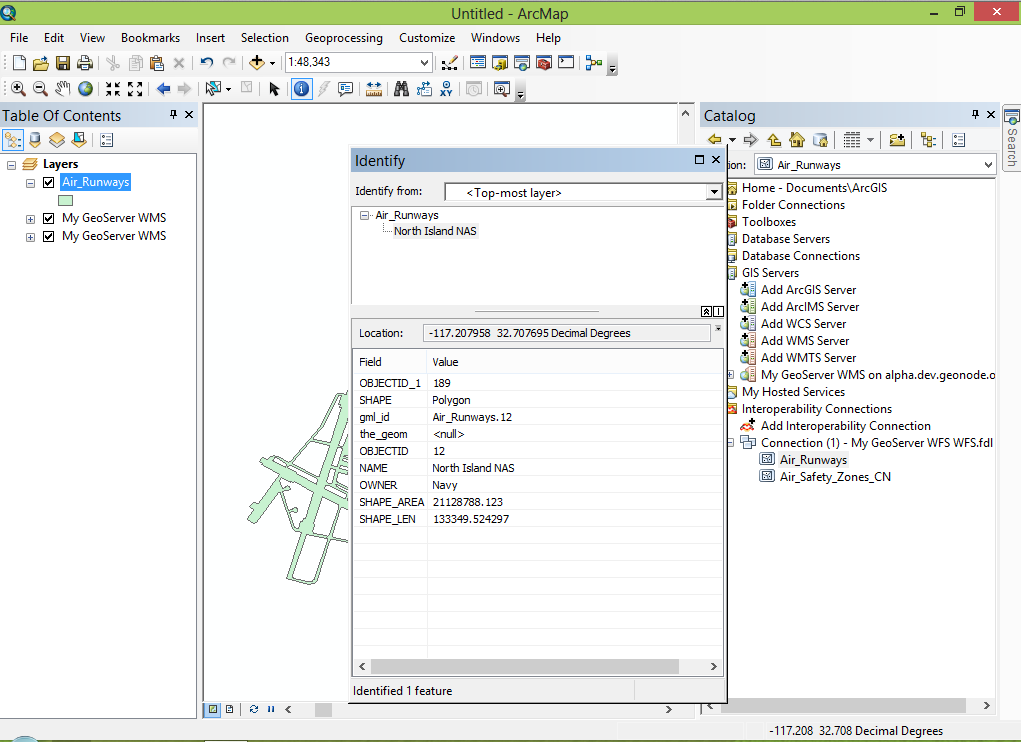

Vous pouvez maintenant utiliser l’outil d’identification pour inspecter une fonctionnalité dans votre couche, ou exécuter toute autre fonction que vous pouvez normalement utiliser pour travailler avec des couches vectorielles dans ArcMap.

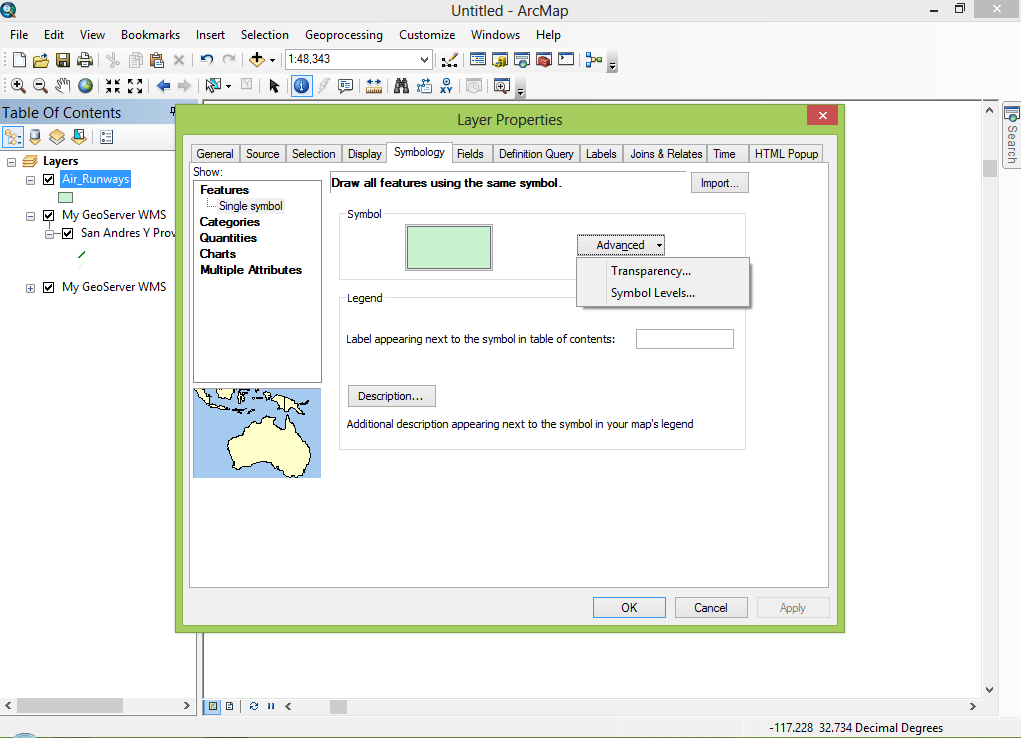

Puisque votre calque a été importé comme caractéristiques de vecteur réelle, vous pouvez utiliser ArcMap normal style outils pour coiffer la couche en fonction de comment vous voulez qu’il soit affichée.

Maintenant que vous avez ajouté des couches de votre GeoNode en tant que WMS et WFS, vous pourrez explorer les autres options disponibles à vous avec ces couches dans ArcMap.
